粗糙度仪的常用技术术语

文章来源:时代光南 发表时间:2022.02.10 浏览人数:

  粗糙度仪的常用技术术语及参数定义
     粗糙度仪是在滤波轮廓和直接轮廓两种轮廓上进行参数计算的,全部计算符合GB/T 3505-2009 《产品几何技术规范  表面结构  轮廓法  表面结构的术语、定义及参数》。

粗糙度仪常用术语

滤波轮廓:原始轮廓经过粗糙度滤波器去除波度成份后的轮廓。
直接轮廓:只对原始轮廓进行最小二乘法中线计算的轮廓。
RC:是传统的二阶RC滤波器,符合旧标准,考虑还有用户在使用,作为过渡一般粗糙度仪仍然保留。该滤波器的输入与输出信号有相位差。
PC-RC:是在RC滤波器的基础上进行数字相位修正的滤波器,幅值传输特性与RC滤波器相同,基本没有相位差。通过RC和 PC-RC滤波器得到的幅值参数相同。
GAUSS(高斯滤波器):是最新的粗糙度滤波器,符合GB/T 18777-2002 《产品几何技术规范  表面结构  轮廓法  相位修正滤波器的计量特性》。

几种滤波器的滑行长度

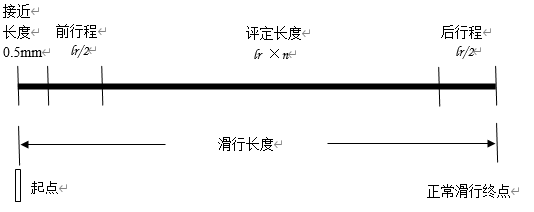

●如果选择RC滤波器

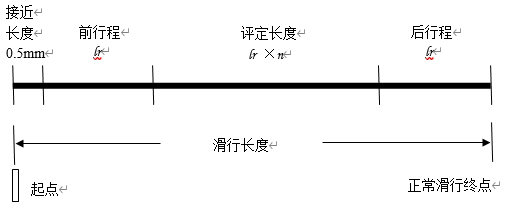

  • 如果选择GAUSS滤波器

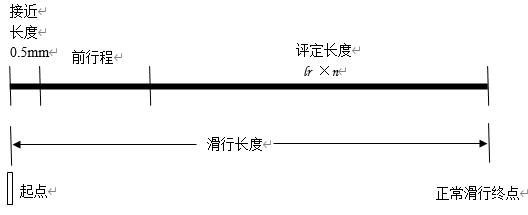

  • 如果选择PC-RC滤波器
