里氏硬度计冲击装置
冲击装置技术参数一览

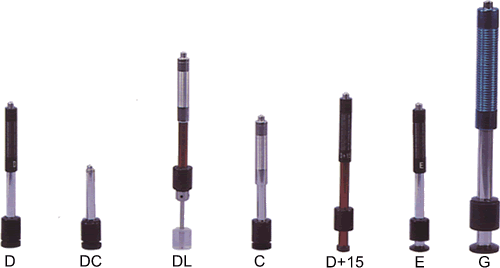

异型冲击装置
|
DC(D)/DL
|
D+15
|
C
|
G
|
E(需进口)
|
|||||
冲击能量
冲击体质量 |
11mJ
5.5g/7.2g |
11mJ
7.8g |
2.7mJ
3.0g |
90mJ
20.0g |
11mJ
5.5g |
|||||
球头硬度:
球头直径: 球头材料: |
1600HV
3mm 碳化钨 |
1600HV
3mm 碳化钨 |
1600HV
3mm 碳化钨 |
1600HV
5mm 碳化钨 |
5000HV
3mm 金刚石 |
|||||
冲击装置直径:
冲击装置长度: 冲击装置重量: |
20mm
86(147)/ 75mm 50g |
20mm
162mm 80g |
20mm
141mm 75g |
30mm
254mm 250g |
20mm
155mm 80g |
|||||
试件最大硬度
|
940HV
|
940HV
|
1000HV
|
650HB
|
1200HV
|
|||||
试件表面平均粗糙度Ra:
|
1.6μm
|
1.6μm
|
0.4μm
|
6.3μm
|
1.6μm
|
|||||
试件最小重量:
可直接测量 需稳定支撑 需密实耦合 |
大于5kg
2~5kg 0.05~2kg |
大于5kg
2~5kg 0.05~2kg |
大于1.5kg
0.5~1.5kg 0.02~0.5kg |
大于15kg
5~15kg 0.5~5kg |
大于5kg
2~5kg 0.05~2kg |
|||||
试件最小厚度
密实耦合 硬化层最小深度 |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
|||||
球头压痕尺寸
|
||||||||||
硬度300HV时
|
压痕直径
压痕深度 |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
||||
硬度600HV时
|
压痕直径
压痕深度 |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
||||
硬度800HV时
|
压痕直径
压痕深度 |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
||||
冲击装置适用范围
|
DC型测量孔或园柱筒内; DL型测量细长窄槽或孔
|
D+15型测量沟槽或凹入的表面
|
C型测量小轻薄部件及表面硬化层
|
G型测量大厚重及表面较粗糙的铸锻件
|
E型测量硬度极高材料
|
冲击装置测试范围表
材料 | 硬度制 | 冲击装置 | |||||
D/DC | D+15 | C | G | E | DL | ||
Steel and cast steel 钢和铸钢 |
HRC | 17.9~68.5 | 19.3~67.9 | 20.0~69.5 | 22.4~70.7 | 20.6~68.2 | |
HRB | 59.6~99.6 | 47.7~99.9 | 37.0~99.9 | ||||
HRA | 59.1~85.8 | 61.7~88.0 | |||||
HB | 127~651 | 80~638 | 80~683 | 90~646 | 83~663 | 81~646 | |
HV | 83~976 | 80~937 | 80~996 | 84~1042 | 80~950 | ||
HS | 32.2~99.5 | 33.3~99.3 | 31.8~102.1 | 35.8~102.6 | 30.6~96.8 | ||
Steel锻钢 | HS | 32.2~99.5 | |||||
CWT、ST 合金工具钢 |
HRC | 20.4~67.1 | 19.8~68.2 | 20.7~68.2 | 22.6~70.2 | ||
HV | 80~898 | 80~935 | 100~941 | 82~1009 | |||
Stainless steel 不锈钢 |
HRB | 46.5~101.7 | |||||
HB | 85~655 | ||||||
HV | 85~802 | ||||||
GC. IRON 灰铸铁 |
HRC | ||||||
HB | 93~334 | 92~326 | |||||
HV | |||||||
NC、IRON 球墨铸铁 |
HRC | ||||||
HB | 131~387 | 127~364 | |||||
HV | |||||||
C.ALUM 铸铝合金 |
HB | 19~164 | 23~210 | 32~168 | |||
HRB | 23.8~84.6 | 22.7~85.0 | 23.8~85.5 | ||||
BRASS 铜锌合金 |
HB | 40~173 | |||||
HRB | 13.5~95.3 | ||||||
BRONZE铜锡(铝)合金 | HB | 60~290 | |||||
COPPER纯铜 | HB | 45~315 |
时代里氏硬度计选型表示值误差和示值重复性表
序号 | 冲击装置类型 | 标准里氏硬度块硬度值 | 示值误差 | 示值重复性 |
1 | D | 760±30HLD 530±40HLD |
±6 HLD ±10 HLD |
6 HLD 10 HLD |
2 | DC | 760±30HLDC 530±40HLDC |
±6 HLDC ±10 HLDC |
6 HLD 10 HLD |
3 | DL | 878±30HLDL 736±40HLDL |
±12 HLDL | 12 HLDL |
4 | D+15 | 766±30HLD+15 544±40HLD+15 |
±12 HLD+15 | 12 HLD+15 |
5 | G | 590±40HLG 500±40HLG |
±12 HLG | 12 HLG |
6 | E | 725±30HLE 508±40HLE |
±12 HLE | 12 HLE |
7 | C | 822±30HLC 590±40HLC |
±12 HLC | 12 HLC |
